Соединительные детали трубопровода

Переходы — соединительная деталь трубопровода, предназначенная для соединения труб двух различных диаметров трубопровода.
В зависимости от рабочей среды, переходы изготавливают из разных марок стали.
Стальные переходы подразделяют на:
— концентрические
— эксцентрические
для соединения двух труб по центральной оси симметрии трубопровода или по нижней образующей линии.
Концентрические переходы изготавливаются методом штамповки или методом центробежного электрошлакового литья.

Стальные переходы

Параметры

Диаметр мм.

от 21,3 до 1016,0

от 2,0 до 12,5

1

2

от 2 до 32

Концентрические; Эксцентрические

Ст. 20; 09Г2С; 12Х18Н10Т и др.

ГОСТ 17378-01

от 20 до 820

Толщина стенки мм.

Исполнение

Тип

Марка стали

ГОСТ

Тройники — соединительная деталь трубопровода, позволяющая подключать
к основной трубе дополнительные ответвления.
По конструкции тройники изготавливают переходные или равнопроходные.

Тройники подразделяются на:
— штампованные
— сварные
— штампосварные

Тройники стальные

Параметры

Диаметр мм.

от 21,3 до 1016,0

от 2,0 до 12,5

1

2

от 2 до 32

Переходные; Равнопроходные

Ст. 20; 09Г2С; 12Х18Н10Т и др.

ГОСТ 17376-01

от 20 до 820

Толщина стенки мм.

Исполнение

Тип

Марка стали

ГОСТ

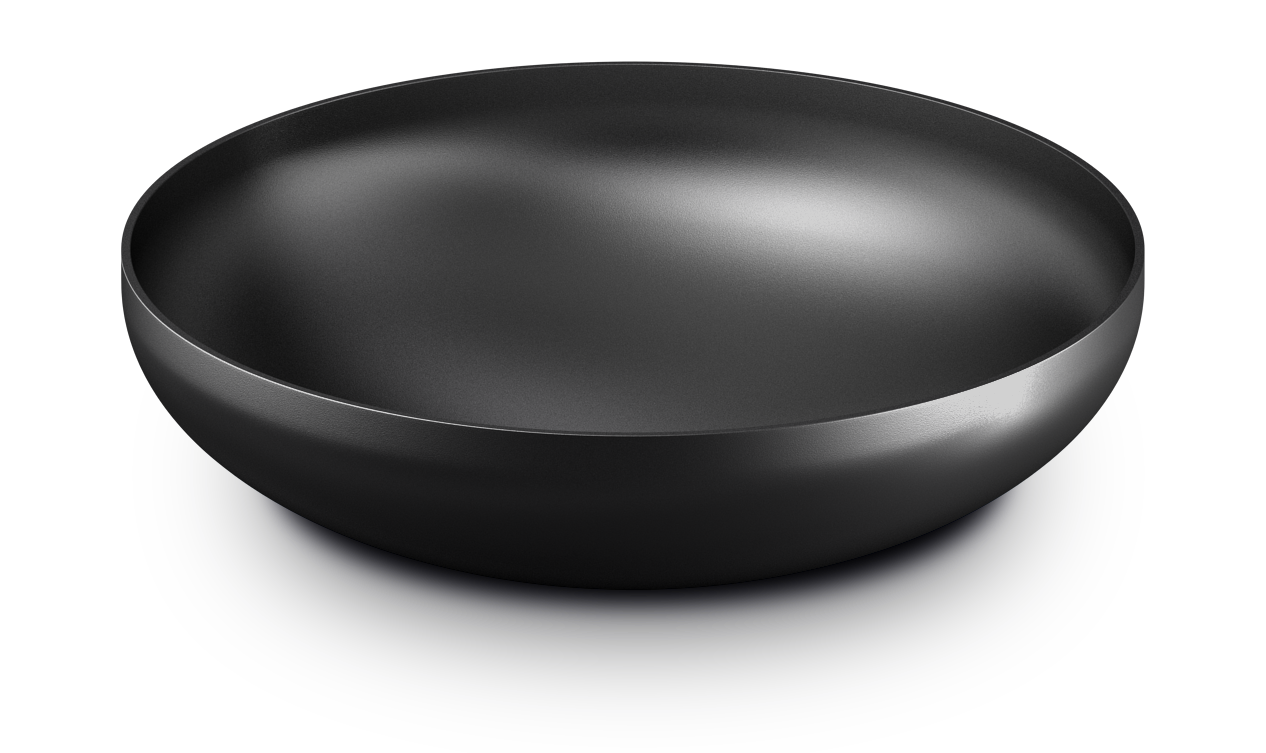

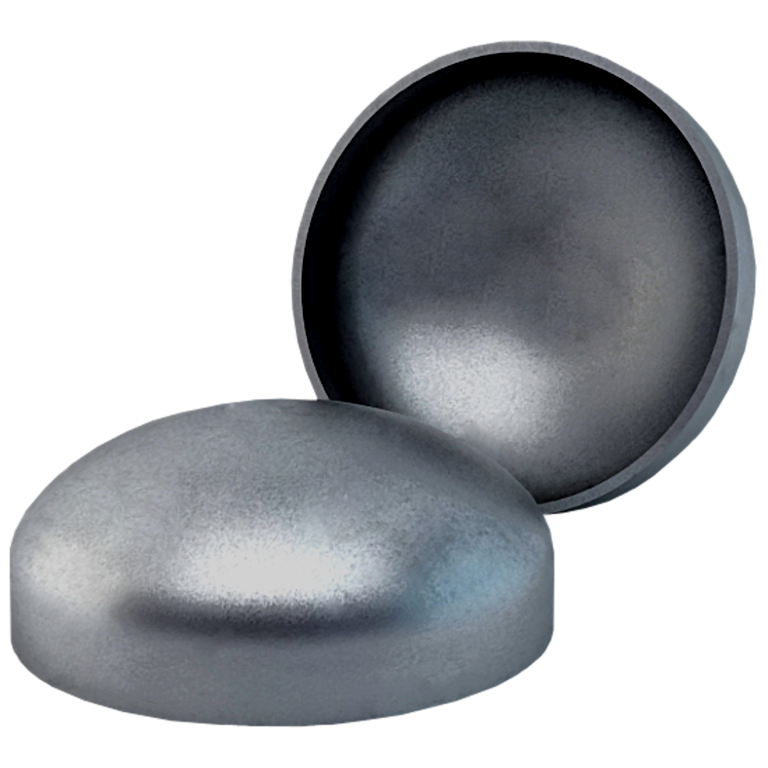

Днища и заглушки — детали трубопровода, предназначенные для закрывания концевых отверстий в трубопроводах и при изготовлении емкостей.
Заглушки подразделяются на:
— эллиптические
— фланцевые.
Заглушки изготавливаются преимущественно методом штамповки.

Заглушки и днища стальные

Параметры

Диаметр мм.

от 21,3 до 610,0

от 2,0 до 12,5

1

2

от 2 до 32

Ст. 20; 09Г2С; 12Х18Н10Т и др.

ГОСТ 17379-01

от 32 до 820

Толщина стенки мм.

Исполнение

Марка стали

ГОСТ

Отводы — соединительные детали трубопровода, устанавливают при изменении направления трубопровода в процессе монтажа.
Отводы изготавливаются из стали, стали с повышенной коррозионной и холодостойкостью, легированных сталей.
Отводы подразделяются на:
— Крутоизогнутые цельнотянутые отводы
— Штампосварные крутоизогнутые отводы
— Сварные секционные отводы
— Гнутые холоднокатаные отводы

Отводы стальные

Параметры

Отводы типа 3D (R≈1,5)

Отводы типа 2D (R≈DN

Параметры

Диаметр мм.

от 21,3 до 1016,0

от 60,3 до 610,0

от 2,0 до 12,5

от 4 до 12,5

1

2

от 2 до 32

от 4 до 36

45; 60; 90

Ст. 20; 09Г2С; 12Х18Н10Т и др.

ГОСТ 17375-01

ГОСТ 30753-01

от 20 до 820

от 57 до 820

Толщина стенки мм.

Исполнение

Тип

Марка стали

ГОСТ
